1.0mm 同軸コネクタ, DC-110GHz
下記ラインナップから、用途に応じてお選びいただけます。
他にも、1.0mmコネクタを使用したケーブルアセンブリや、アダプタも取り揃えています。
Microwave Farmの基板実装用のコネクタについては、
シュミレーション用のCADデータをご提供しております。
（以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。）

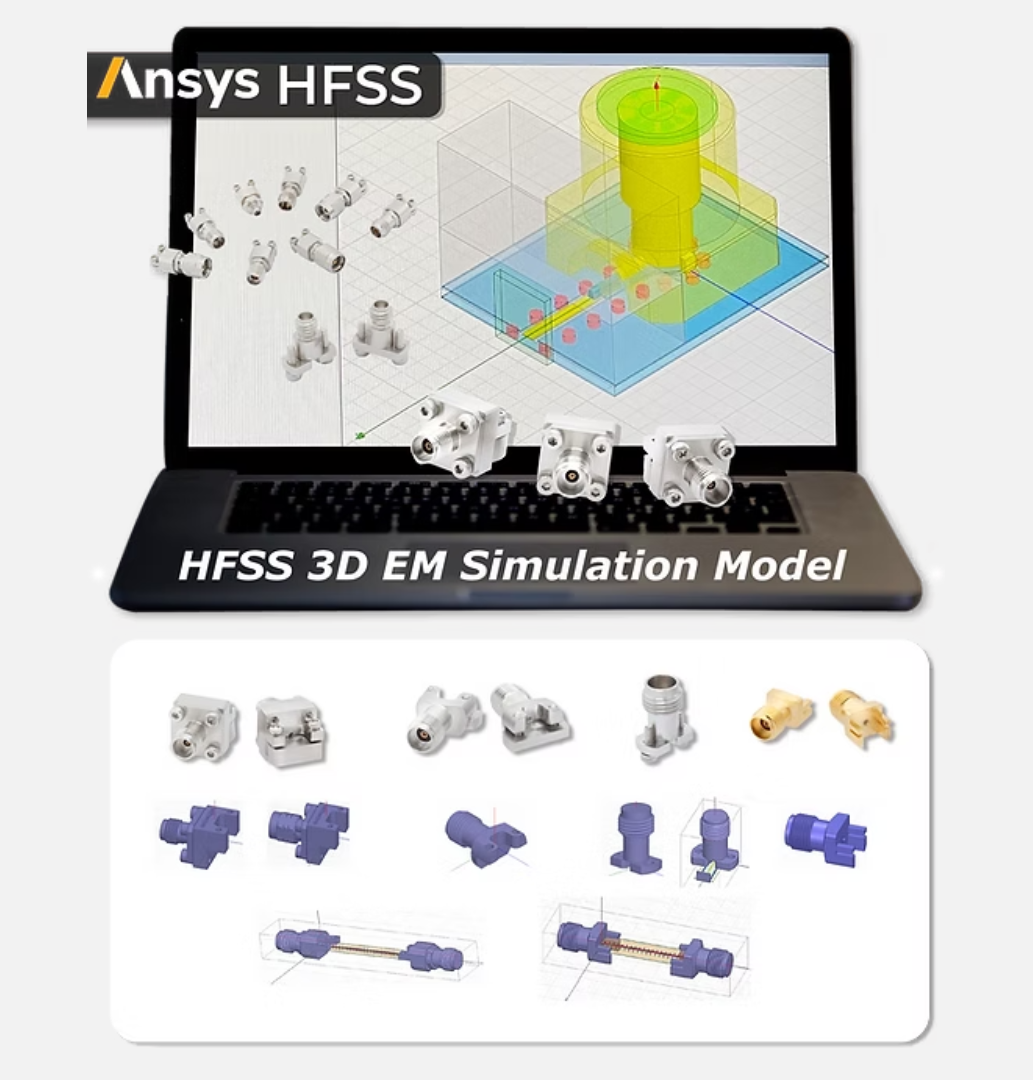

ANSYS HFSS Models（ver.17.0 以上）
STEPファイル（3Dモデル）
シミュレーションモデル対応可能品目
・End launchコネクタ
・End launchコネクタ（Narrow Block）
・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edgeコネクタ
・SMPMコネクタ
シュミレーション用のCADデータをご提供しております。
（以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。）
ANSYS HFSS Models（ver.17.0 以上）
STEPファイル（3Dモデル）
シミュレーションモデル対応可能品目
・End launchコネクタ
・End launchコネクタ（Narrow Block）
・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edgeコネクタ
・SMPMコネクタ

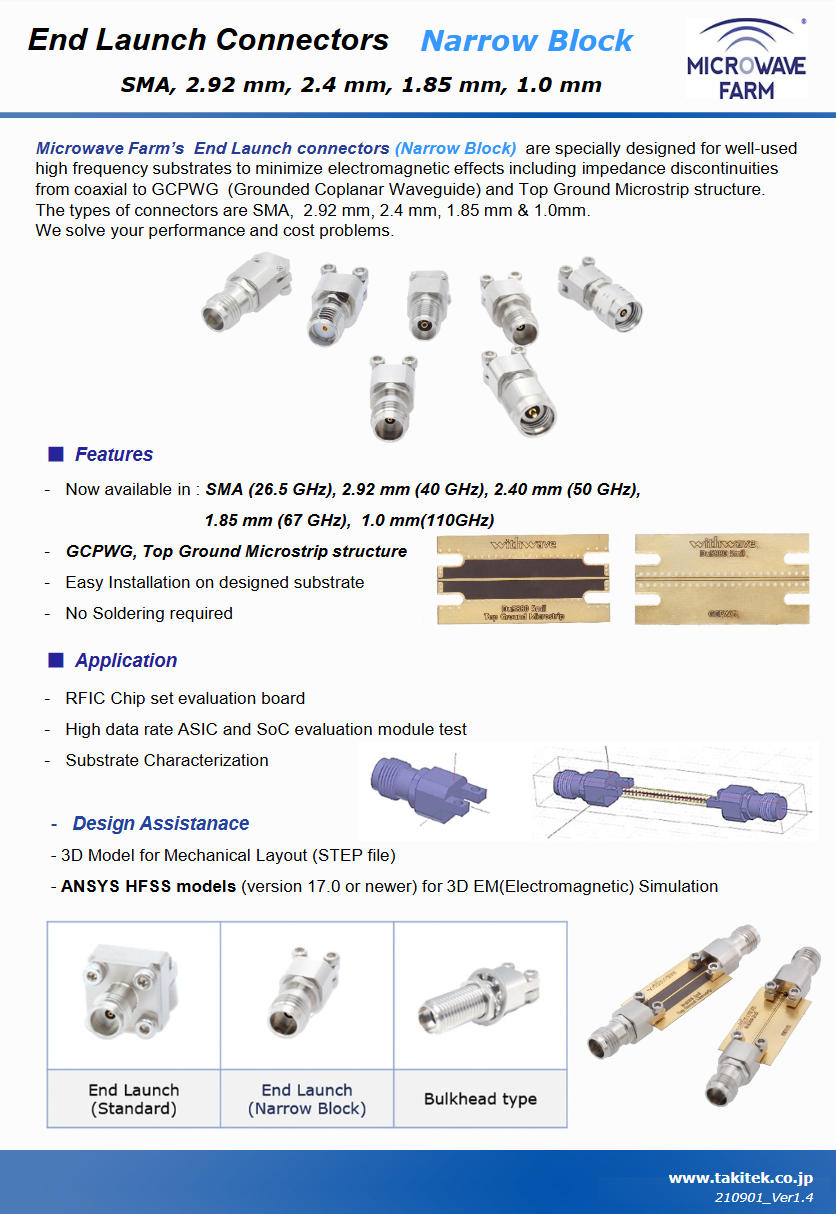

End Launch コネクタ

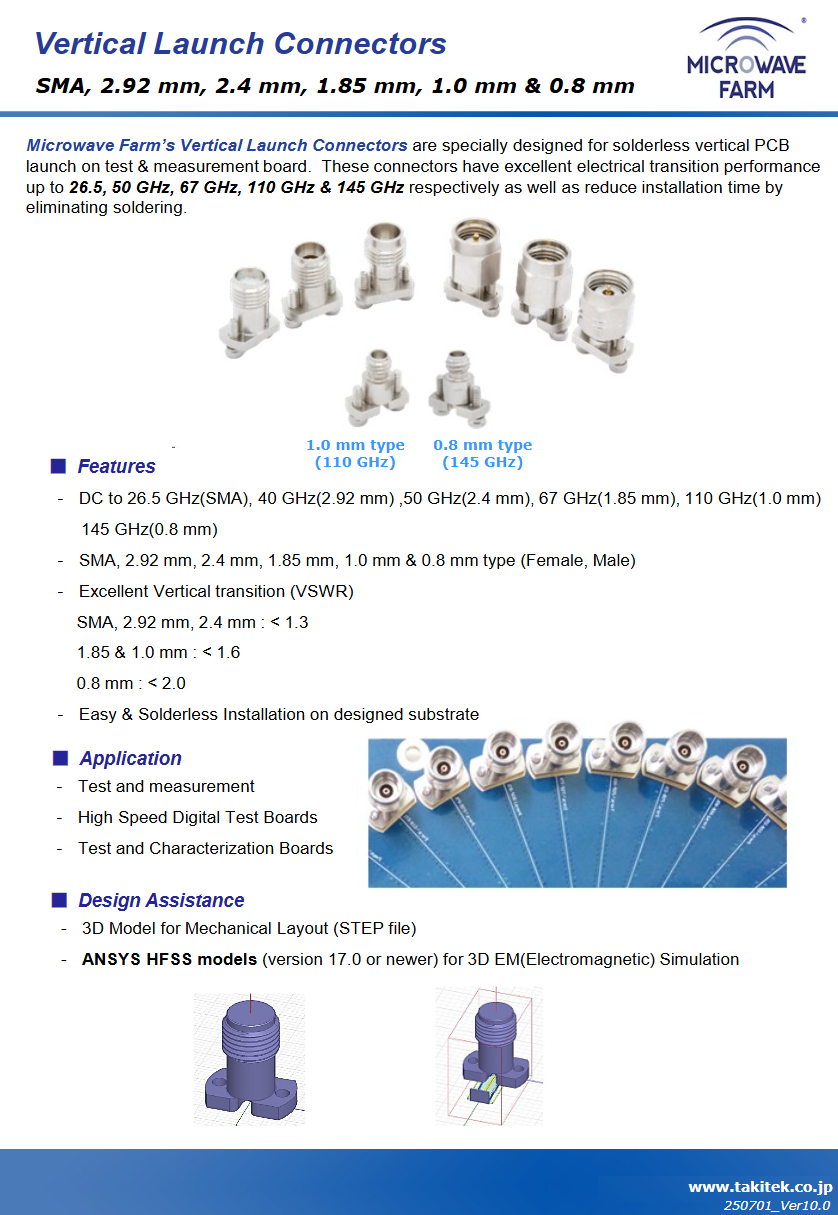

DatasheetVertical Launch コネクタ
Datasheet取り扱い製品一覧へ戻る
電気的性能
| No | パラメーター | 特性 |
|---|---|---|
| 1 | インピーダンス | 50Ω |
| 2 | 周波数 | DC-67GHｚ |
| 3 | VSWR | ≦1.5 @ 65 GHz |
| 4 | 絶縁抵抗 | 5000MΩ |
| 5 | 耐電圧 | 500Vrms |
| 6 | 接触抵抗 中心コンタクト | ≦4.0mΩ |
| 7 | 温度範囲 | -55 ~ +155 ℃ |
