1.85mm 同軸コネクタ, DC-67GHz
1.85mm 同軸コネクタ DC−67GHz
1.85mm構造でミリ波対応のコネクタです。
2.4mmコネクタとの互換性があります。
高周波特性が優れておりネットワークアナライザの精密測定に使用できます。
尚、Microwave Farmの、以下の基板実装用のコネクタに関しては、
シュミレーション用のCADデータ の提供も可能です。
(以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。)
◆ご提供可能なデータ:
・ANSYS HFSS Models(ver.17.0 以上)
・STEPファイル(3Dモデル)
◆シミュレーションモデル対応可能品目:
・End launchコネクタ
・End launchコネクタ(Narrow Block)

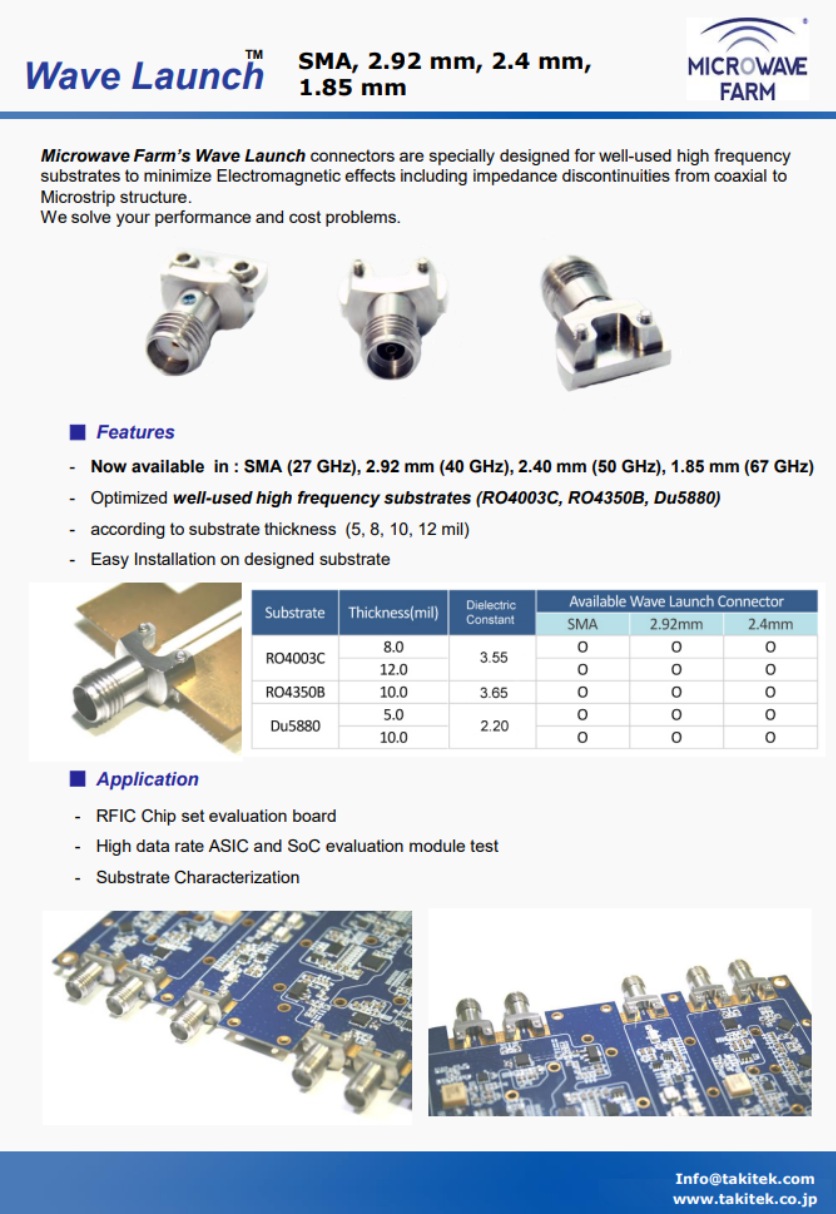

・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edge コネクタ
・2.92mmコネクタ(パネルタイプ)
・高性能SMAコネクタ(パネルタイプ)
・SMPMコネクタ

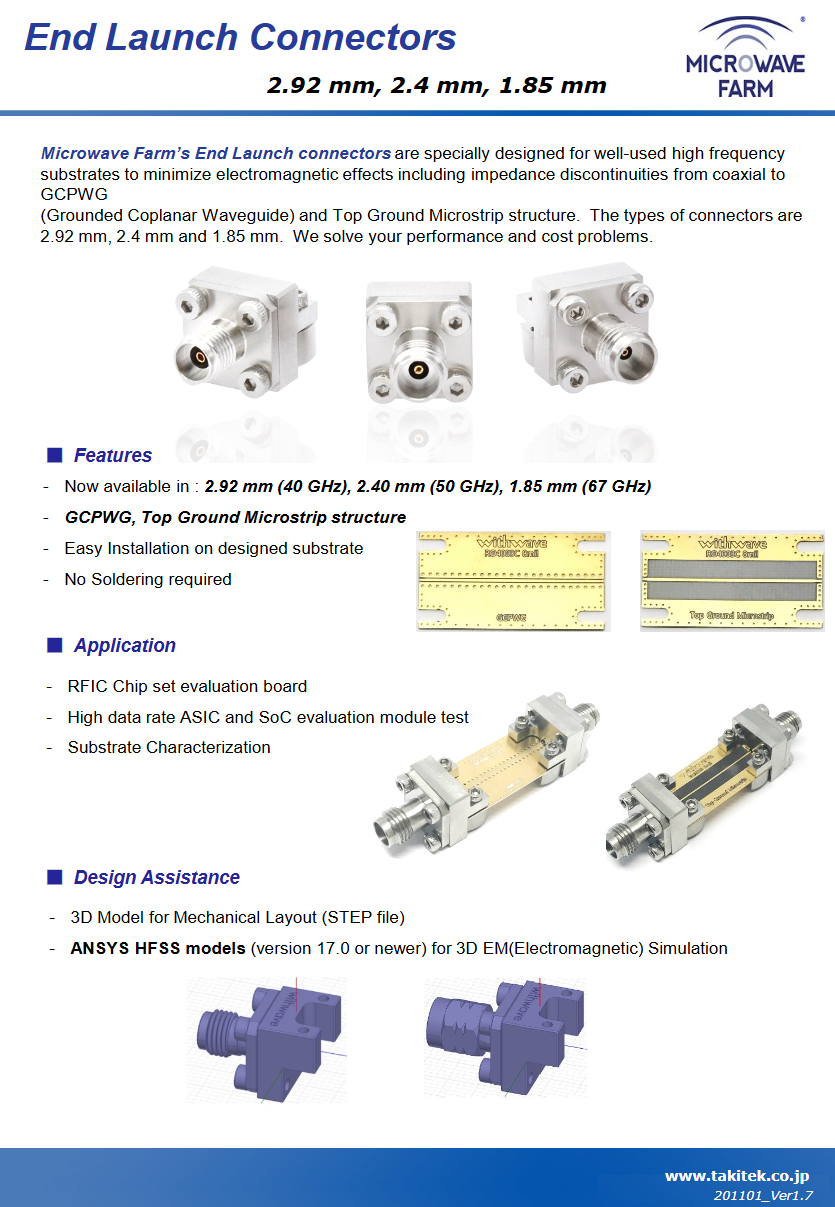

1.85mm エンドランチコネクタ DC−67GHz
アプリケーション:RFIC チップ評価基板、基板特性評価等
データシートはこちらから ※データシート更新しました。
コプレーナ(GCPWG)とトップグランドマイクロストリップの
両方で使用可能です。
2.92mm、2.4mmのタイプもございます。
それぞれ標準型と低背型の2種類より選択頂けます。
評価基板も購入可能です。
基板タイプはこちらからご確認下さい。

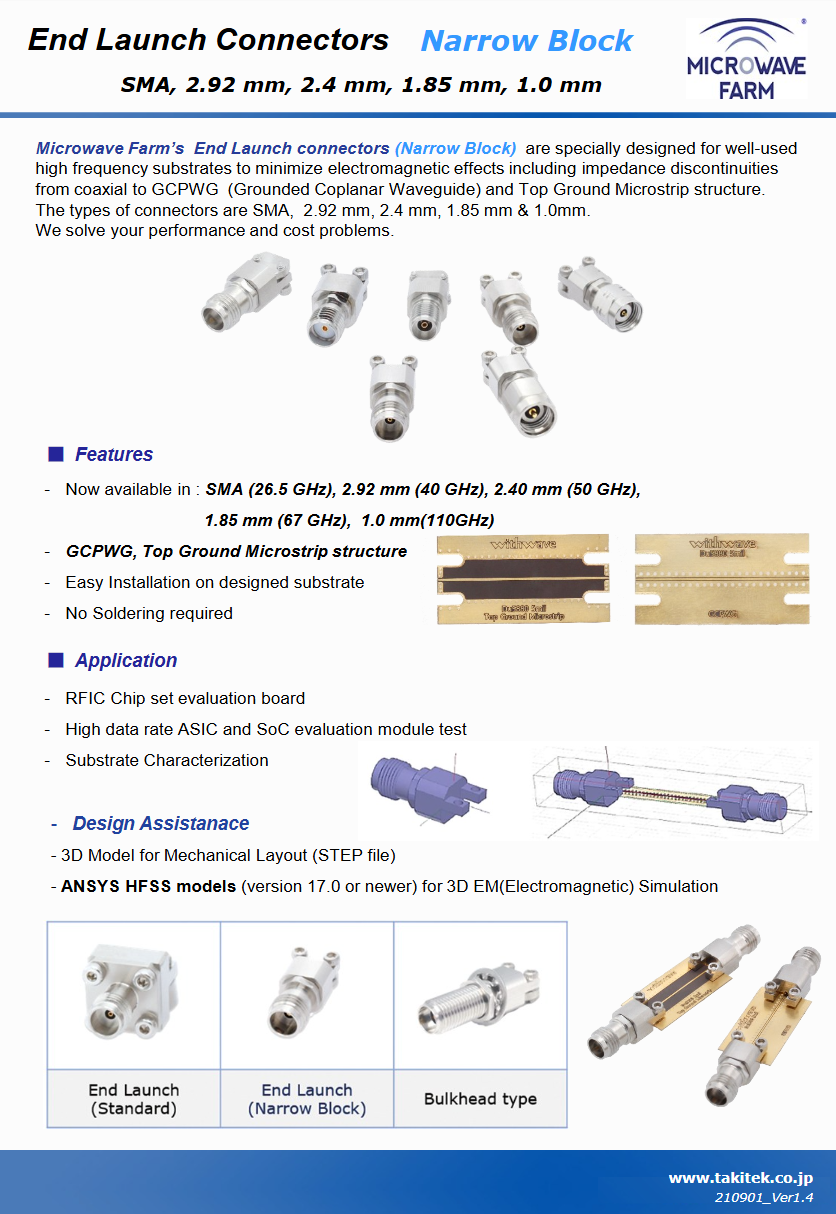

End Launch コネクタ (Narrow Block)
従来のエンドランチコネクタの幅狭タイプです。
コプレーナ(GCPWG)とトップグランドマイクロストリップの両方で使用可能です。
その他、SMA(26.5GHz)、2.92mm(40GHz)、2.4mm(50GHz)、1.0mm(110GHz)の取り扱いがあります。
データシートは こちらから
評価基板も購入可能です。
(GCPWG / Top Ground Microstrip, Narrow Block用)
取り扱い可能な評価基板はこちらをご確認下さい。

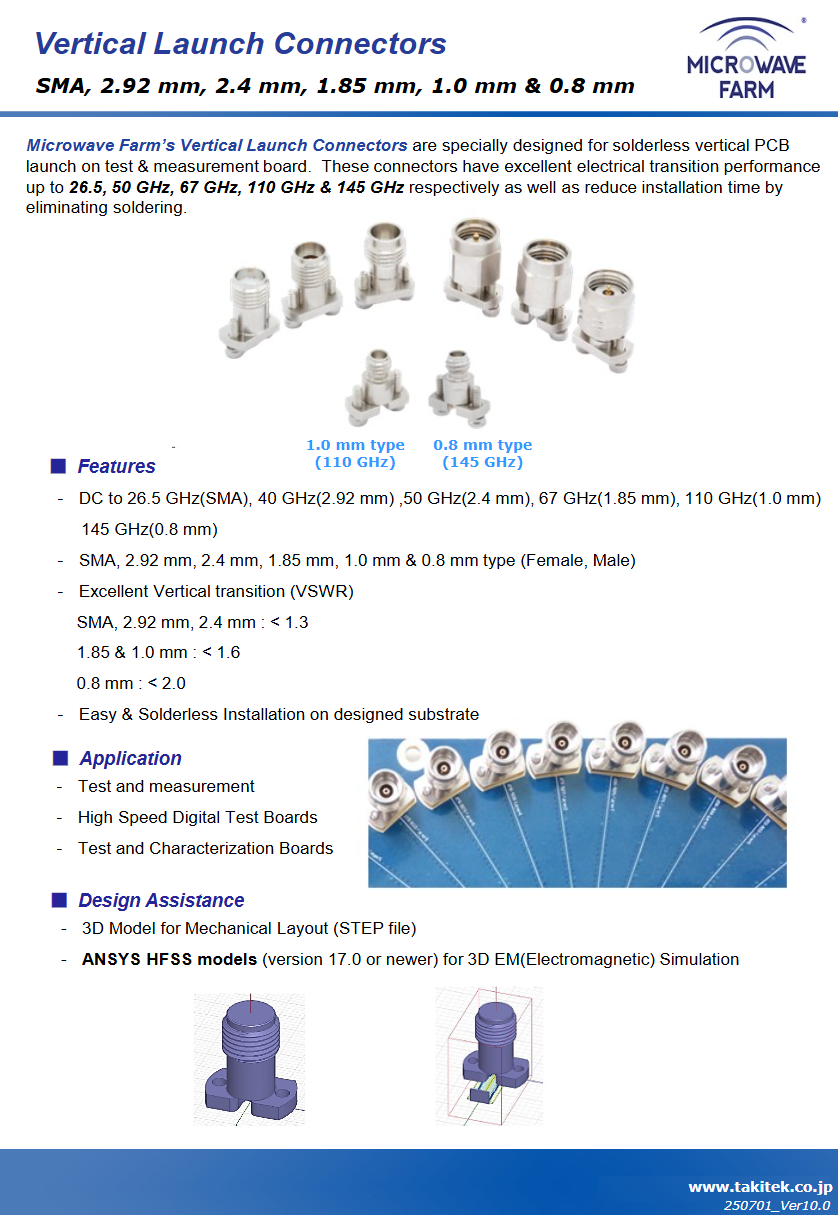

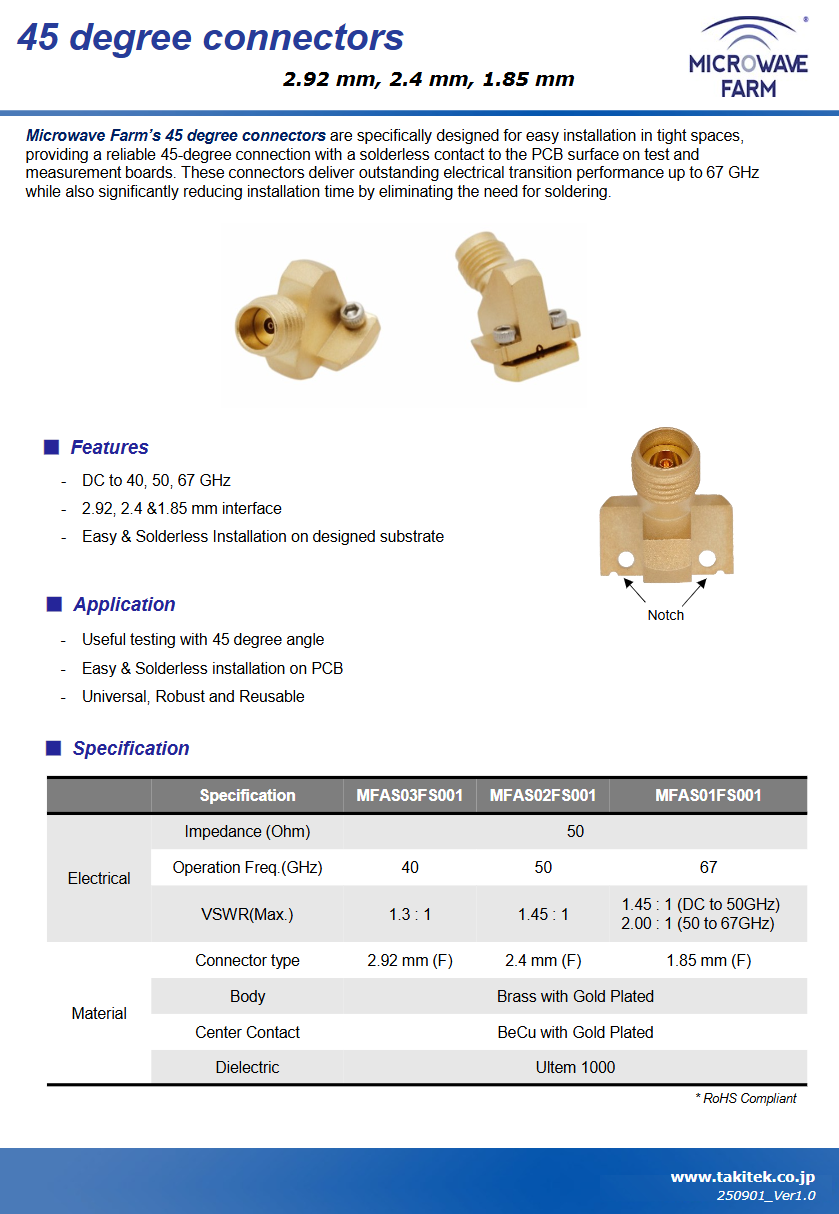

1.85mm Vertical Launch コネクタ DC−67GHz
はんだ付け作業を必要としないコネクタの為、作業時間を短縮する事ができます。
マイクロストリップラインと ストリップラインの取り扱いがあります。
ストリップラインで使用する場合伝送ラインの露出が無く
(コネクター自身でシールドされる構造)
電波の回り込みを抑えられるため 増幅器設計で問題になる発振をおさえられます。
データシートは こちらから
コネクタ:1.85mm Male/Femaleタイプ
VSWR: 1.6以下
1.85mm エンドランチコネクタ DC−67GHz
特徴:スクリューオン
アプリケーション: RFIC チップ評価基板、基板特性評価等
5種類の基板タイプから選択頂けます。
データシートはこちらから
1.85mm パネルマウントタイプ 2Hole、4Hole
データーシート、御見積のお問合せはこちらからお願い致します。
他にも、1.85mmコネクタを使用したケーブルアセンブリやアダプター等も取り揃えています。
取り扱い製品一覧へ戻る
1.85mm構造でミリ波対応のコネクタです。
2.4mmコネクタとの互換性があります。
高周波特性が優れておりネットワークアナライザの精密測定に使用できます。
尚、Microwave Farmの、以下の基板実装用のコネクタに関しては、
シュミレーション用のCADデータ の提供も可能です。
(以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。)
◆ご提供可能なデータ:
・ANSYS HFSS Models(ver.17.0 以上)
・STEPファイル(3Dモデル)
◆シミュレーションモデル対応可能品目:
・End launchコネクタ
・End launchコネクタ(Narrow Block)
・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edge コネクタ
・2.92mmコネクタ(パネルタイプ)
・高性能SMAコネクタ(パネルタイプ)
・SMPMコネクタ
1.85mm エンドランチコネクタ DC−67GHz
アプリケーション:RFIC チップ評価基板、基板特性評価等
データシートはこちらから ※データシート更新しました。
コプレーナ(GCPWG)とトップグランドマイクロストリップの
両方で使用可能です。
2.92mm、2.4mmのタイプもございます。
それぞれ標準型と低背型の2種類より選択頂けます。
評価基板も購入可能です。
基板タイプはこちらからご確認下さい。
End Launch コネクタ (Narrow Block)
従来のエンドランチコネクタの幅狭タイプです。
コプレーナ(GCPWG)とトップグランドマイクロストリップの両方で使用可能です。
その他、SMA(26.5GHz)、2.92mm(40GHz)、2.4mm(50GHz)、1.0mm(110GHz)の取り扱いがあります。
データシートは こちらから
評価基板も購入可能です。
(GCPWG / Top Ground Microstrip, Narrow Block用)
取り扱い可能な評価基板はこちらをご確認下さい。
1.85mm Vertical Launch コネクタ DC−67GHz
はんだ付け作業を必要としないコネクタの為、作業時間を短縮する事ができます。
マイクロストリップラインと ストリップラインの取り扱いがあります。
ストリップラインで使用する場合伝送ラインの露出が無く
(コネクター自身でシールドされる構造)
電波の回り込みを抑えられるため 増幅器設計で問題になる発振をおさえられます。
データシートは こちらから
コネクタ:1.85mm Male/Femaleタイプ
VSWR: 1.6以下
1.85mm エンドランチコネクタ DC−67GHz
特徴:スクリューオン
アプリケーション: RFIC チップ評価基板、基板特性評価等
5種類の基板タイプから選択頂けます。
データシートはこちらから
1.85mm パネルマウントタイプ 2Hole、4Hole
データーシート、御見積のお問合せはこちらからお願い致します。
他にも、1.85mmコネクタを使用したケーブルアセンブリやアダプター等も取り揃えています。
取り扱い製品一覧へ戻る
電気的性能
No | パラメーター | 特性 |
---|---|---|
1 | インピーダンス | 50Ω |
2 | 周波数 | DC-67GHz |
3 | VSWR | ≦1.5 @ 65 GHz |
4 | 絶縁抵抗 | 5000MΩ |
5 | 耐電圧 | 500Vrms |
6 | 接触抵抗 中心コンタクト | ≦4.0mΩ |
7 | 温度範囲 | -55 ~ +155 ℃ |
