2.92mmコネクタとは、別名「Kコネクタ」と呼ばれる同軸コネクタです。
内導体径がSMAと同じ1.27mmとなっておりSMAコネクタとの嵌合が可能です。
また外径が2.92mmとなっており、これにより遮断周波数をさらに高くすることが 出来るため40GHzまでの周波数帯で使用が可能です。
エンドランチタイプアダプター等、各種取り揃えています。


尚、Microwave Farmの、以下の基板実装用のコネクタに関しては、
シュミレーション用のCADデータ の提供も可能です。
(以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。)
◆ご提供可能なデータ:
ANSYS HFSS Models(ver.17.0 以上)
STEPファイル(3Dモデル)

◆シミュレーションモデル対応可能品目:

・End launchコネクタ
・End launchコネクタ(Narrow Block)
・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edge コネクタ
・2.92mmコネクタ(パネルタイプ)
・高性能SMAコネクタ(パネルタイプ)
・SMPMコネクタ
HFSS シュミレーションモデル

2.92mm コネクタ

2.92mm コネクタ


★新製品★

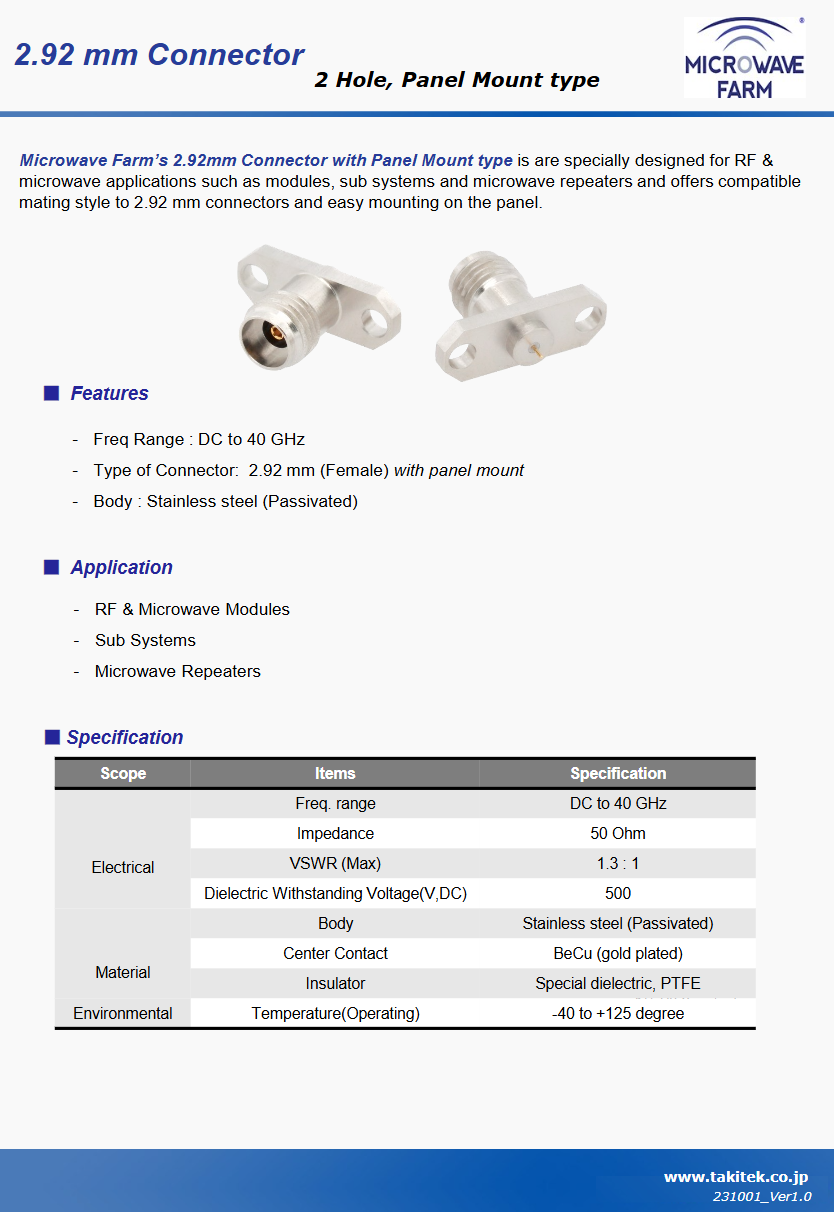

2.92 mm 2穴パネルマウント DC−40GHz
データシートは こちらから
VSWR: 1.3


★新製品★

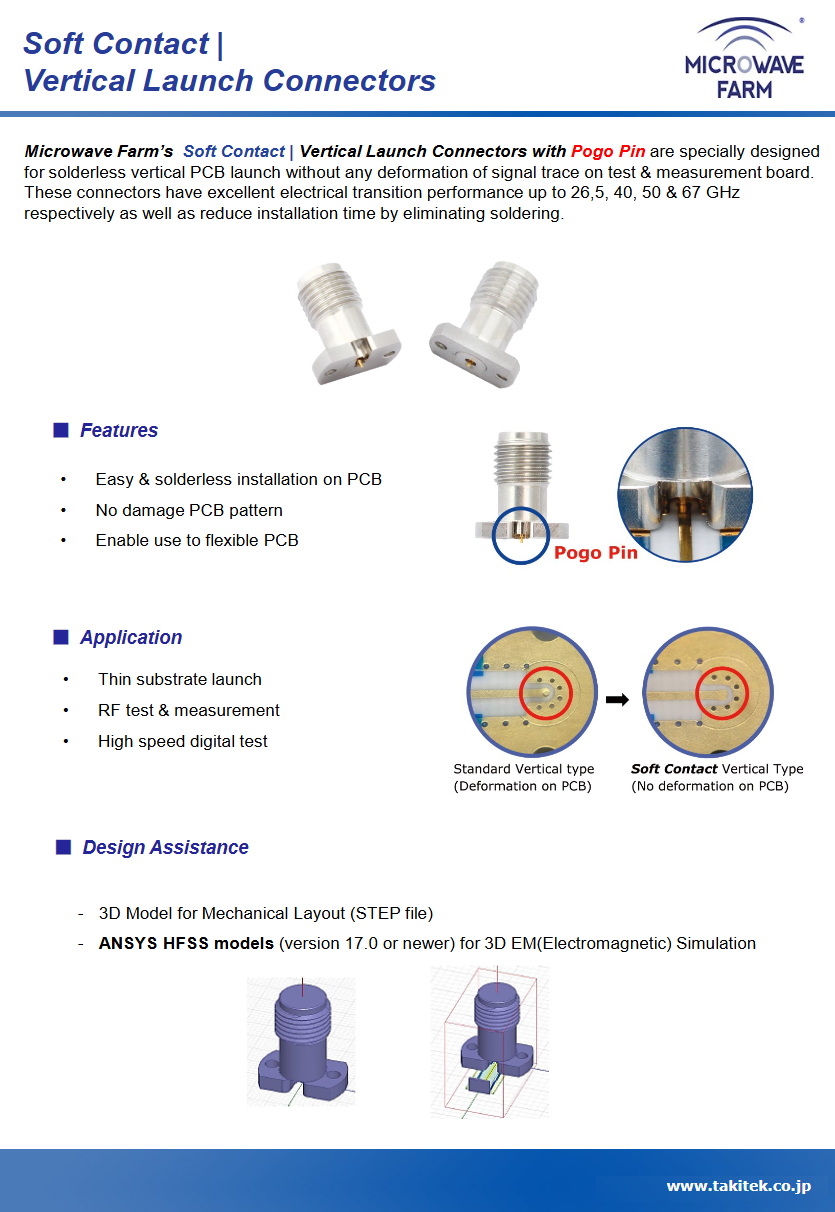

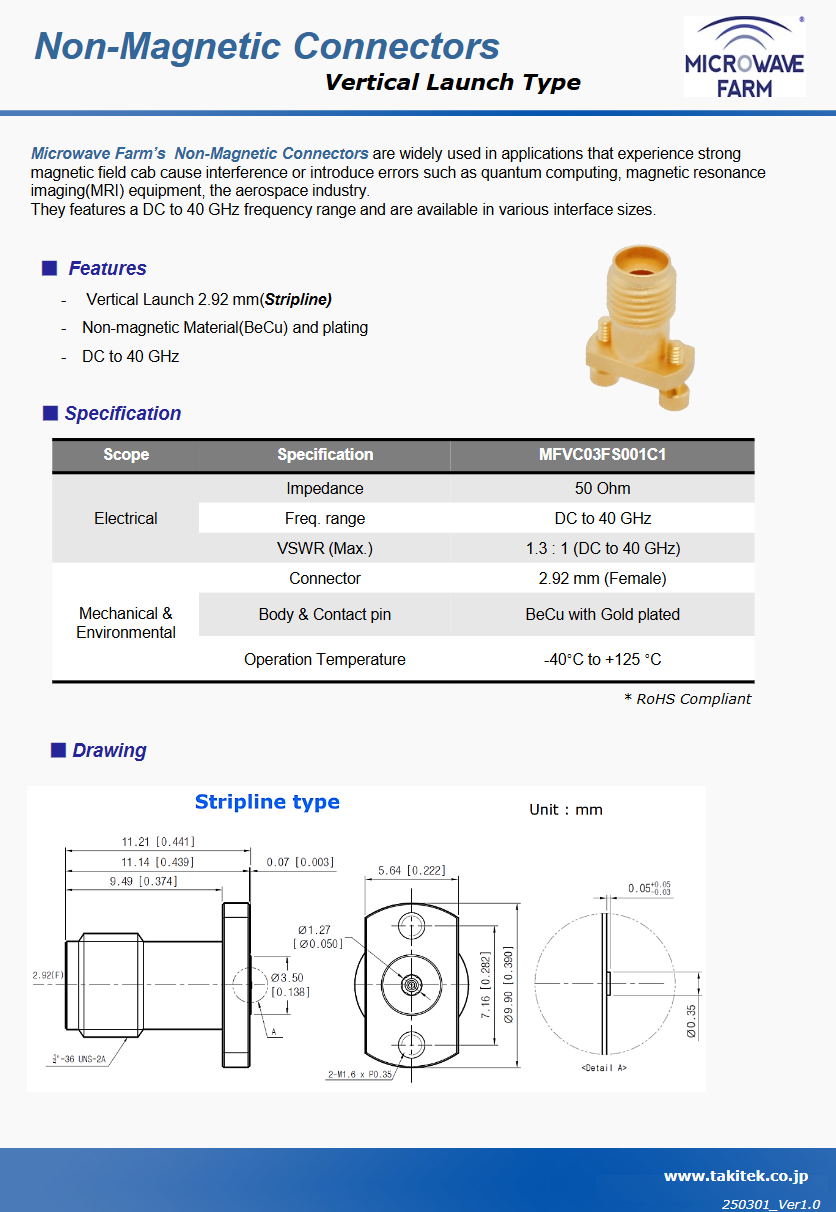

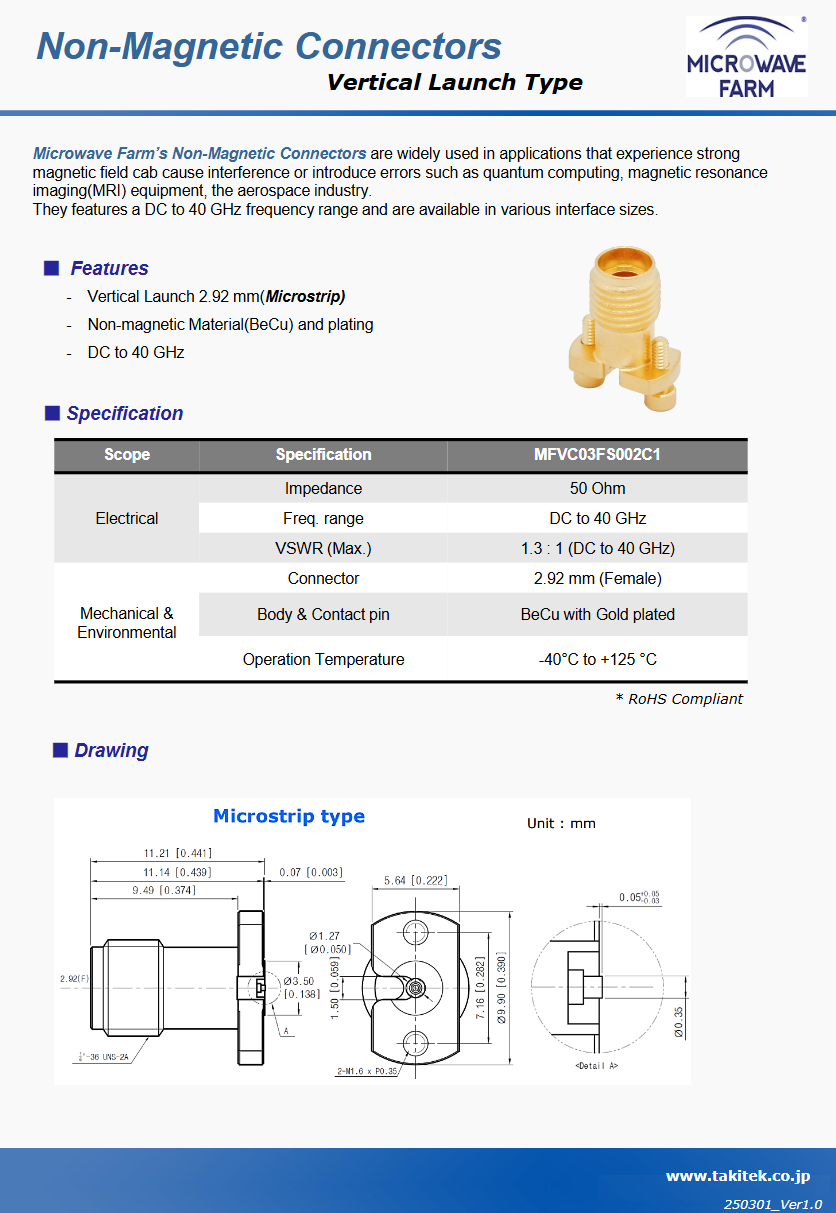

2.92mm ソフトコンタクト Vertical Launchコネクタ

ソフトコンタクト Vertical Launchコネクタ
センターピンがポゴピンタイプになっており
シグナルトレースや評価基板の変形を防ぐことができます。
はんだ付け不要のコネクタです。

Stripline、Microstripタイプ共に取り扱い有り。
2.92mm ソフトコンタクト Vertical Launchコネクタ
データシートはこちらから
周波数:40 GHz
VSWR: 1.3

※現在、2.92mmコネクタのFemaleタイプのみの取り扱いです。
※ポゴピンの繰返し精度は一般的に約1万回程度です。
(但し、PCB基板の状態やお客様の使用状況により異なります)

2.92mm コネクタ

2.92 mm Vertical Launch コネクタ DC−40GHz
はんだ付け作業を必要としないコネクタの為、作業時間を短縮する事ができます。
データシートは こちらから
VSWR: 1.3以下
アプリケーション:試験&計測、高速デジタル試験基板、性能試験基板 等

2.92mm エンドランチ

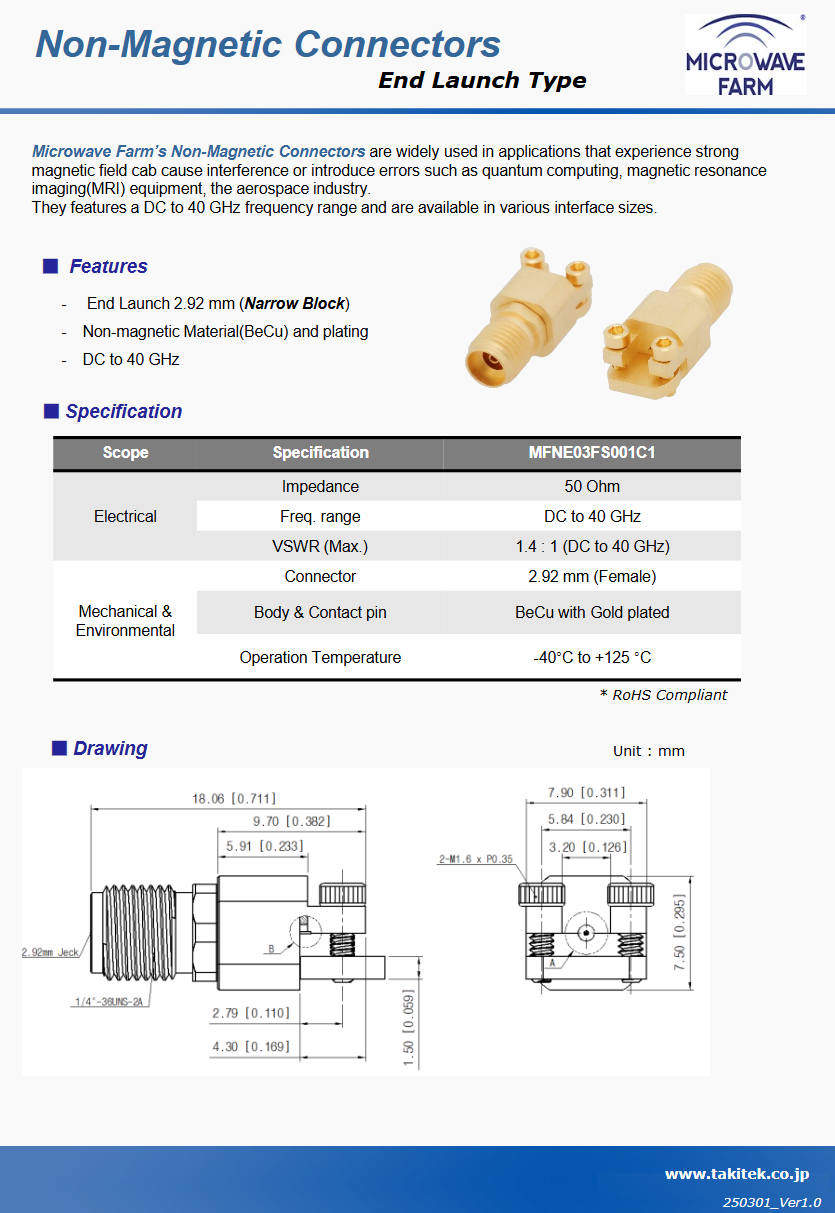

End Launch コネクタ (Narrow Block)
従来のエンドランチコネクタの幅狭タイプです。

2.92mm エンドランチ
コプレーナ(GCPWG)とトップグランドマイクロストリップの両方で使用可能です。

その他、 SMA (26.5GHz)2.4mm(50GHz)1.85mm(67GHz)1.0mm(110GHz)
取り扱いがあります。
データシートは こちらから

※2.92mm(Female)のみバルクヘッドタイプもございます。

2.92mm 同軸コネクター, バルクヘッド

評価基板も購入可能です。
(GCPWG / Top Ground Microstrip, Narrow Block用)
取り扱い可能な評価基板はこちらをご確認下さい。
2.92mm 同軸コネクター, DC-40GHz

2.92mm エンドランチ

2.92mm エンドランチコネクタ DC−40GHz
アプリケーション:RFIC チップ評価基板、基板特性評価等
データシートはこちらから

コプレーナ(GCPWG)とトップグランドマイクロストリップの
両方で使用可能
です。
1.85mm2.4mmのタイプもございます。
それぞれ標準型と低背型の2種類より選択頂けます。

評価基板も購入可能です。
基板タイプはこちらからご確認下さい。

2.92mm エンドランチ 評価基板

2.92mm エンドランチ

2.92mm エンドランチ

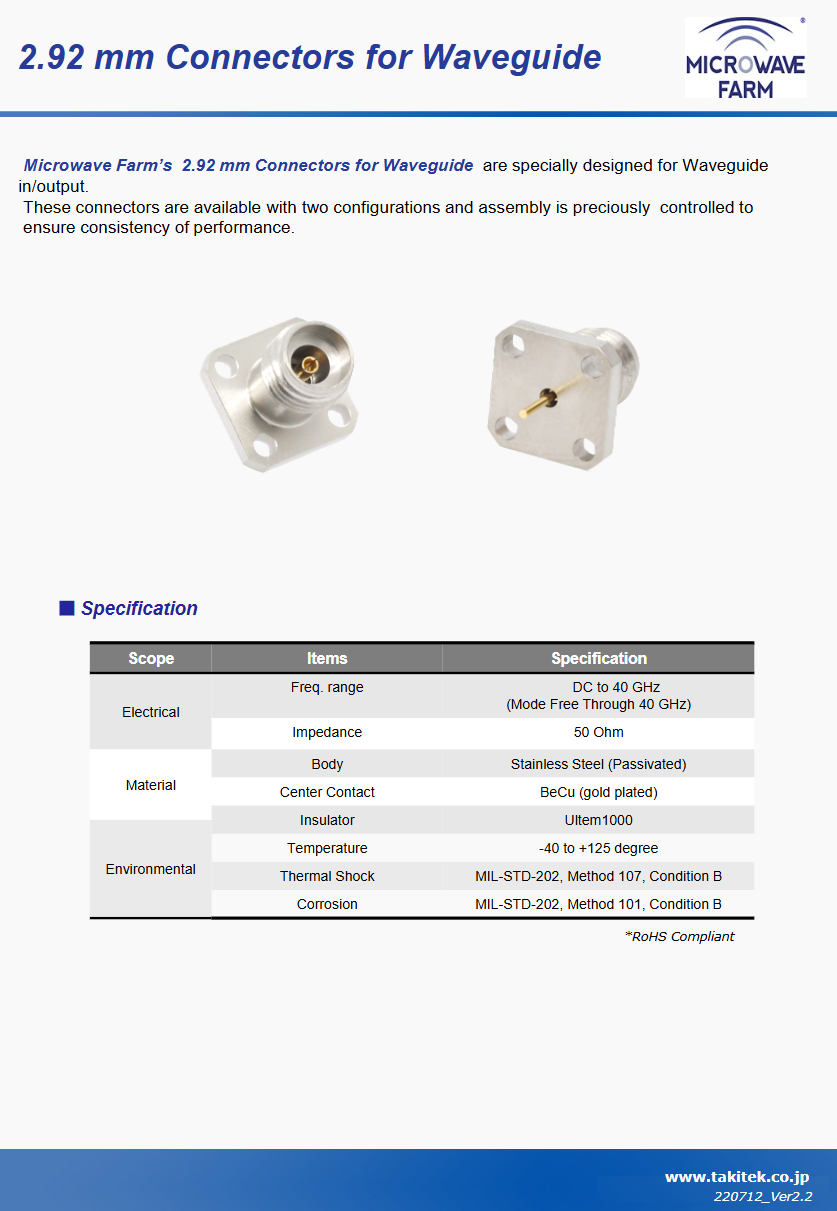

2.92mm 導波管用コネクタ

2.92 mm 導波管用コネクタ DC−40GHz

導波管 入/出力用途にデザインされたコネクタです。
ピン長さ: 4.0mm/4.2mm
4.7mm/4.8mm/4.9mm


アプリケーション:導波管―同軸アダプター
使用温度範囲: -40~135℃
データシートは こちらから

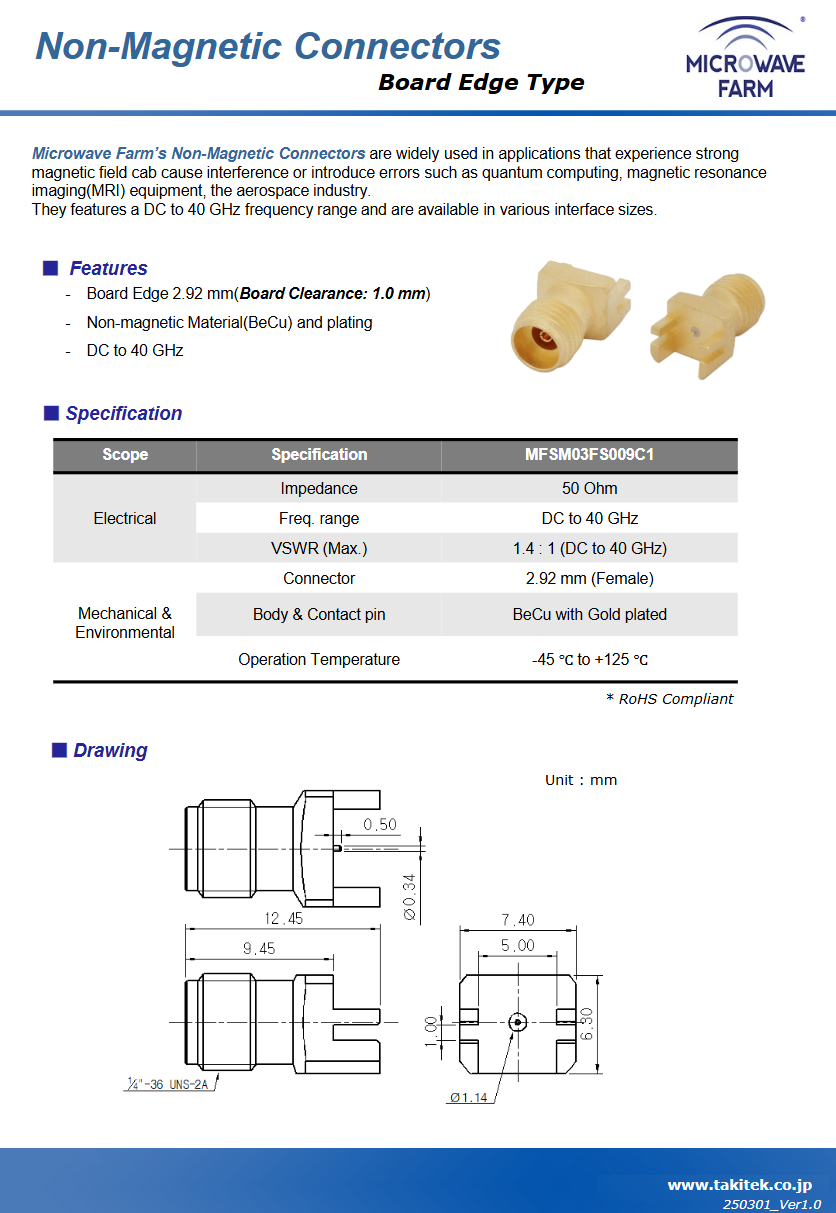

2.92mm ボードエッジコネクタ

2.92mm ボードエッジコネクタ DC−40GHz
アプリケーション:RFIC チップ評価基板、基板特性評価等
11種類の基板厚タイプより、選択頂けます。
データシートはこちらから

評価基板も購入可能です
(GCPWG / Top Ground Microstripタイプ用)
取り扱い可能な評価基板はこちらをご確認下さい。


2.92mm コネクタ サウス↑ウエスト代替

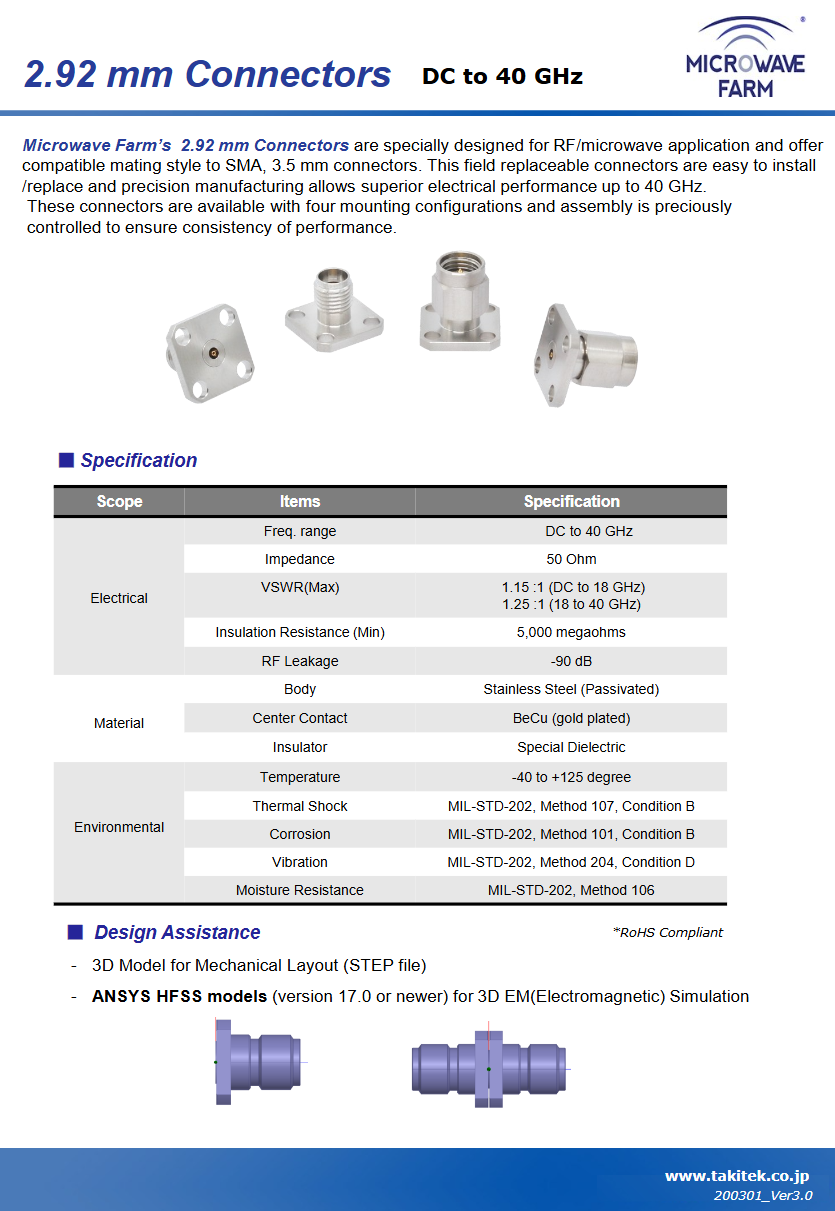

2.92 mm コネクタ(4Hole, 2Hole) DC−40GHz
Southwest社の代替品としてご使用頂けます。
Southwest社の製品品番との相互参照表がございます。
詳細はデータシートをご参照下さい。

データシートは こちらから

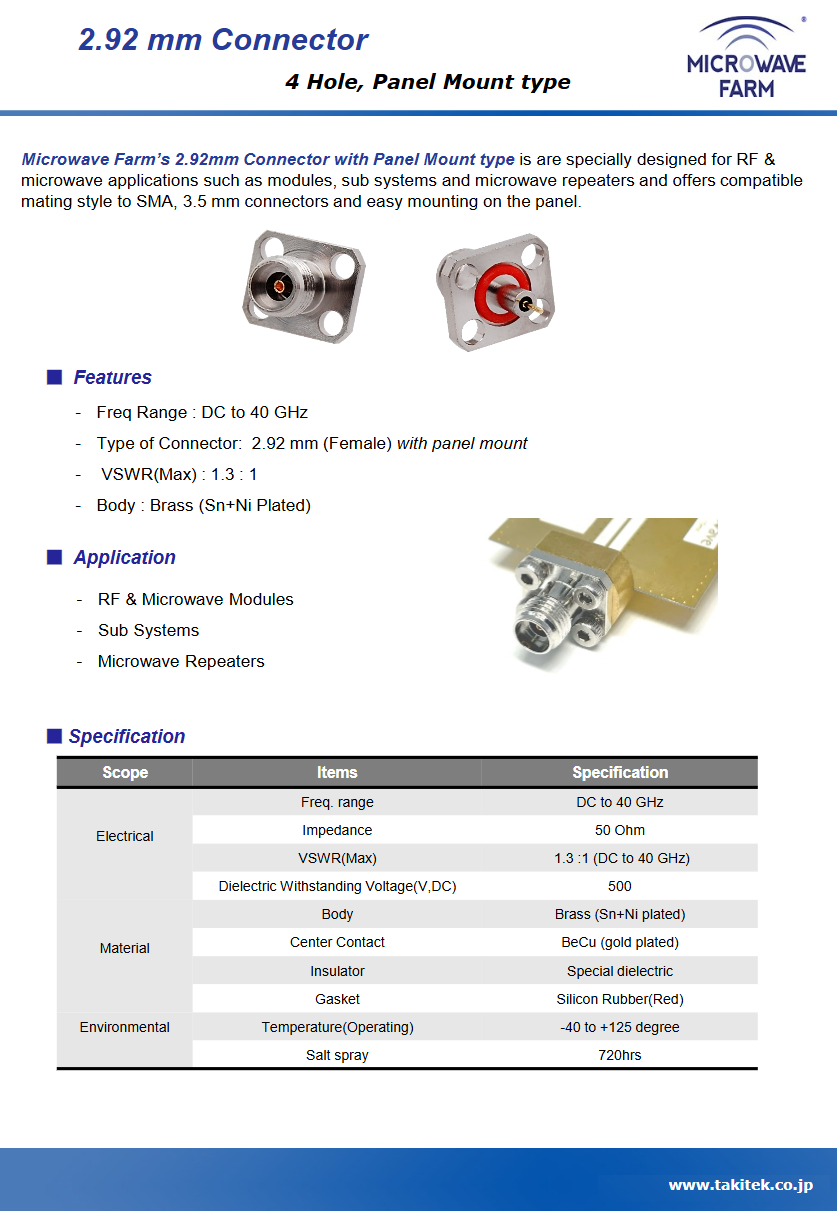

2.92mm パネルマウント コネクタ

2.92mm パネルマウントコネクタ DC−40GHz
5種類の基板タイプからお選び頂けます。

データシートは こちらから

2.92mm エンドランチコネクタ

エンドランチコネクタ
5種類の基板タイプからお選びいただけます。
エンドランチコネクタデータシートはこちら

評価基板も購入可能です。
(Microstripタイプ用)
取り扱い可能な評価基板はこちらをご確認下さい。

低ロスケーブルアセンブリ

測定用ケーブルアセンブリ

Low loss cable、Ultra low loss cable対応。多種多様な測定に適した製品です。 ケーブルの持ち手も持ちやすいとお客様からご好評を頂いております。


トルクレンチ

トルクレンチ
SMA、3.5mm、2.92mm、2.4mm コネクタ対応


トルク: 0.9 N.m (8 ポンドインチ)
RFコネクタを正確に締め付ける用途に応じます。
正確な締め付けが可能です。

データシートはこちらをご覧ください。
