SMAコネクタ

製品概要
SMAコネクタは米軍規格MIL-STD-348でインターフェイスが定められ、DC-18GHzの周波数で使用可能です。
マイクロ波用としては高性能な超小型コネクタの一つで、使用されるケーブルも一般的な
フレキシブルケーブルから外部導体に銅パイプ用いたセミリジットケーブルまで幅広く、
またコネクタの寸法精度も高いことから、仕様周波数範囲もN型に比べはるかに高く、
カップリングナット部にステンレスが使用されているものも存在し、機械的強度も高いです。

24.5GHzまで使用できるタイプもありあらゆる用途で使用頻度が最も高い同軸コネクタです。

米軍規格はベースになるMIL-STD-384 で変更通知版 (change Notice 1) と (change Notice 2) が発行されています、310.1, 310.2, 310.3 ページがSMAになります(ベース及び変更通知版も同様のページになります)

SMAコネクタ インターフェイス


尚、Microwave Farmの、以下の基板実装用のコネクタに関しては、
シュミレーション用のCADデータ の提供も可能です。
(以下リンクよりダウンロードページへ移動します。お名前等の入力が必要です。)
◆ご提供可能なデータ:
ANSYS HFSS Models(ver.17.0 以上)
STEPファイル(3Dモデル)

◆シミュレーションモデル対応可能品目:

・End launchコネクタ
・End launchコネクタ(Narrow Block)
・Wave launchコネクタ
・Vertical launchコネクタ
・Board Edge コネクタ
・2.92mmコネクタ(パネルタイプ)
・高性能SMAコネクタ(パネルタイプ)
・SMPMコネクタ

シミュレーションモデル対応可能品


SMA エンドランチコネクタ

新製品が加わりました。
End Launch コネクタ (Narrow Block)

従来のエンドランチコネクタの幅狭タイプです。

SMA エンドランチコネクタ
コプレーナ(GCPWG)とトップグランドマイクロストリップの両方で使用可能です。

その他、2.92mm(40GHz)2.4mm(50GHz)1.85mm(67GHz)1.0mm(110GHz)の取り扱いがあります。

データシートは こちらから

評価基板も購入可能です。
(GCPWG / Top Ground Microstrip, Narrow Block用)
取り扱い可能な評価基板はこちらをご確認下さい。
SMA エンドランチコネクタ

SMA エンドランチコネクタ

SMA Vertical Launch コネクタ DC−26.5GHz
はんだ付け作業を必要としないコネクタの為、作業時間を短縮する事ができます。

マイクロストリップライン(Male, Female) と
ストリップライン(Male, Female)の取り扱いがあります。


ストリップラインで使用する場合伝送ラインの露出が無く
(コネクター自身でシールドされる構造)電波の回り込みを抑えられるため
増幅器設計で問題になる発振をおさえられます。

データシートは こちらから
VSWR: 1.3以下
アプリケーション:試験&計測、高速デジタル試験基板、性能試験基板 等
SMA Vertical Launch コネクタ(Female) DC−6GHz

【材質】ボディ:真鍮
【図面:以下リンクをご覧ください】

ストリップライン     品番:MFVC06FS003
マイクロストリップライン 品番:MFVC06FS004

SMA エンドランチコネクタ

新製品が加わりました。
SMA エンドランチコネクタ DC−27GHz

5種類の基板タイプからお選び頂けます。
データシートは こちらから

評価基板も購入可能です。
取り扱い可能な評価基板(Microstripタイプ用)はこちら
ご確認下さい。

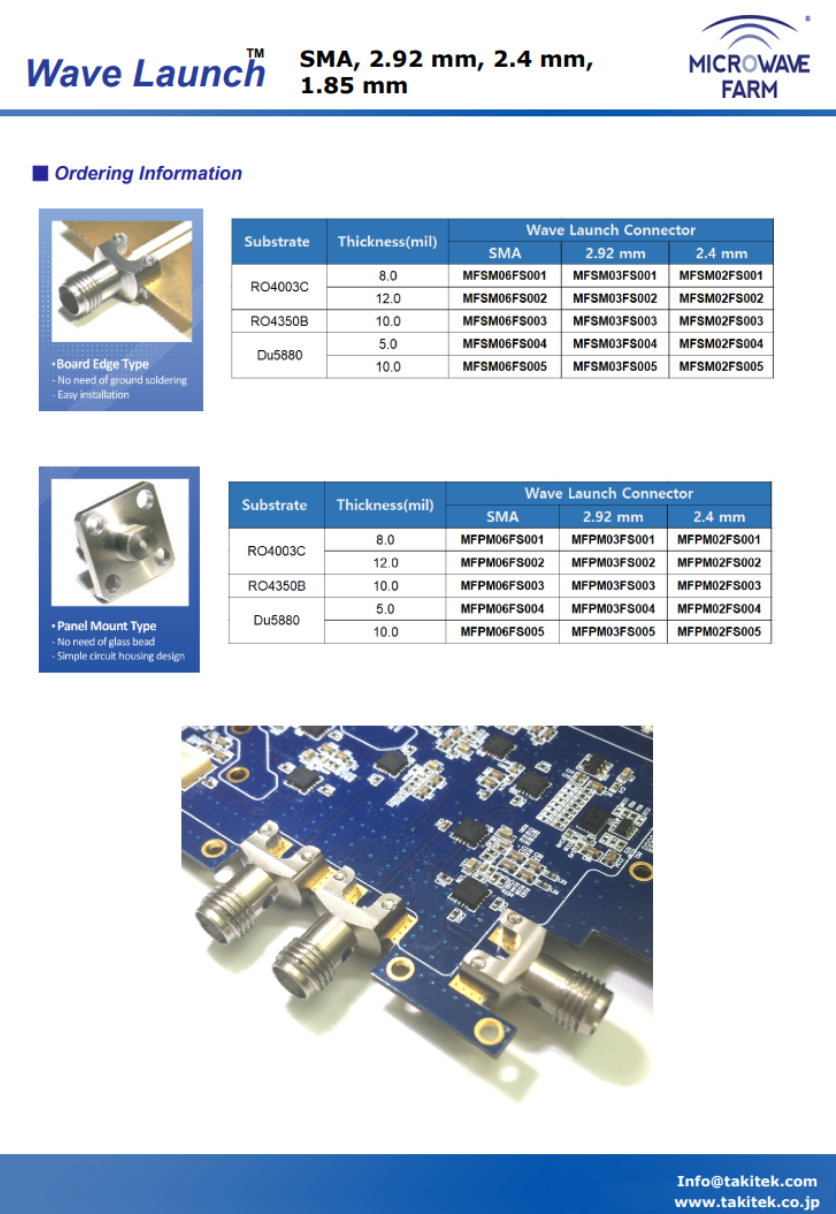

SMA パネルマウントコネクタ

SMA パネルマウントコネクタ DC−27GHz
5種類の基板タイプからお選び頂けます。

データシートは こちらから
(Wave Launchデータシート3ページ目の品番表をご参照下さい。)

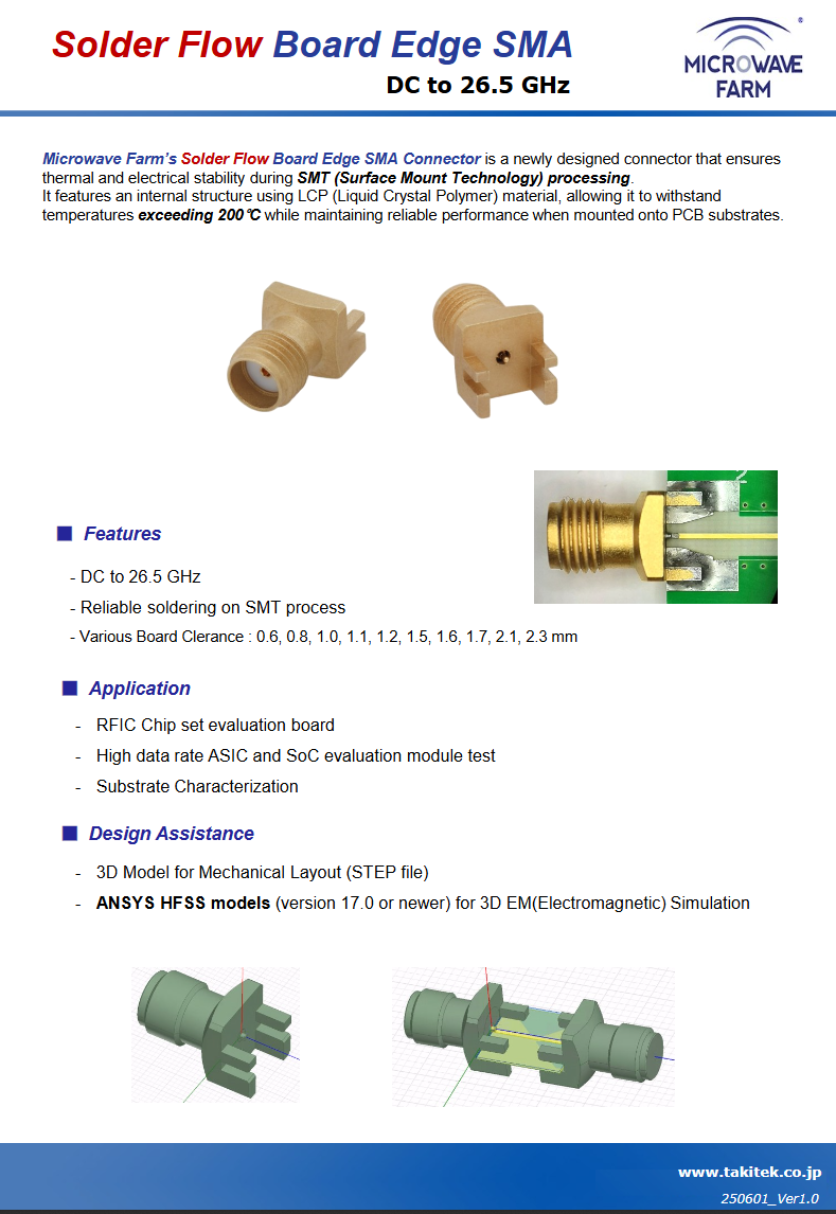

SMA ボードエッジコネクタ

ボードエッジ SMA 26.5Ghz

基板厚を複数のタイプから選択頂けます。
(0.6、0.8、1.0、1.1、1.2、1.5、1.6、1.7、2.1、
2.3、
2.8、2.9、3.6 mm)
※2.8mm、2.9mm 新しく追加されました。
データシートはこちらをご覧ください。

評価基板も購入可能です。

取り扱い可能な評価基板(Microstripタイプ用)はこちら
ご確認下さい。

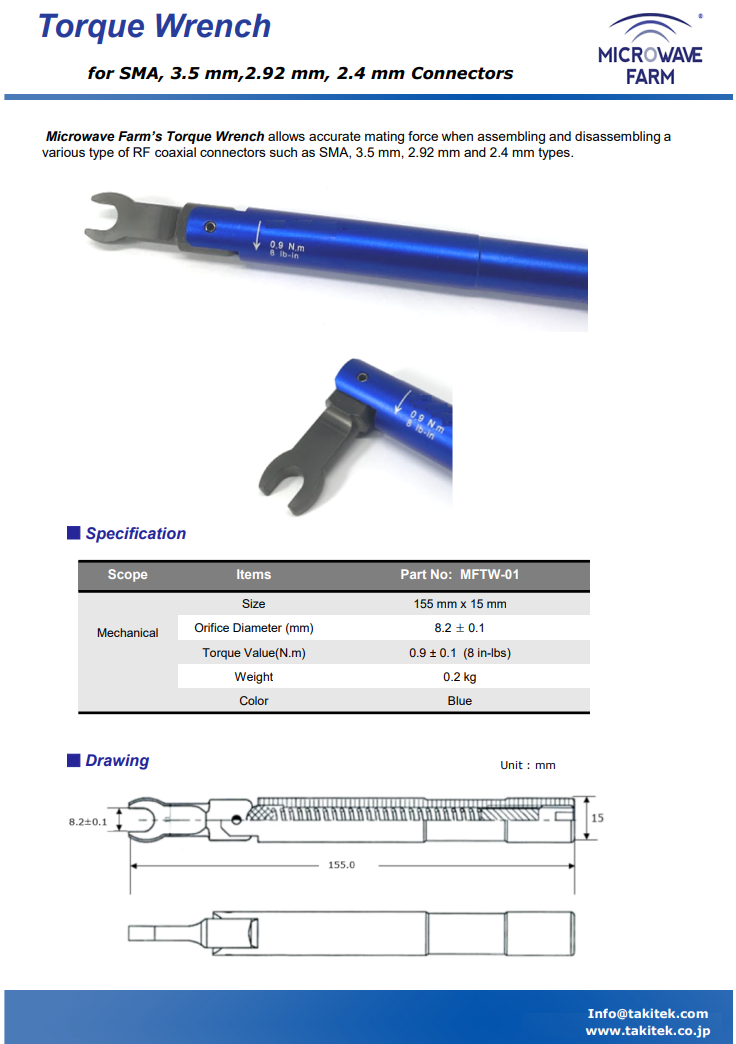

トルクレンチ

SMA、3.5 mm、 2.92 mm、 2.4 mm用 トルクレンチ

データシートはこちらをご覧ください。
Nコネクタ用トルクレンチも取り扱いしています。

SMAコネクタ

廉価品SMA スタンダード品が多く安価
生品向け(台湾製/中国製)


大変安価な製品で、民生用等に最適です。
台湾製はスタンダード品が多く在庫も豊富な為、用途に合った商品を
少量から安価で購入できます。
(当社ウェブショップにて販売しております)
在庫のある即納品、在庫の無い物でも納期2週間以内でお届けする
短納期品です。
中国製は量産用に適している商品で、当社でのRoHs/品質管理のもと安心して採用頂けます。
ほとんどがフルカスタムです。

SMA フランジマウントコネクタ

高信頼性SMA、基地局向け(韓国製)

インフラ等に使用される信頼性の高い製品で、10年以上に及ぶ使用条件に耐えうる様設計され、加速試験を含む
信頼性保証試験に合格した製品です。 既に日本の携帯基地局に多く採用されており、
実績が豊富で、採用におけるデーター(品質、MSDS、環境負荷物質等のデーター)も
即時に供給でき採用が容易な製品です。
韓国携帯基地局メーカへも採用されており、日本での運用実績もあります。
取り扱い製品一覧へ戻る
サブコンテンツ

製品情報、技術情報

カタログ、製品の規格、技術情報はこちらから

  • SMAコネクタ 電気的性能・機械的性能一覧
  • SMAコネクタ 製品一覧(各製品図面もございます)
  • 同軸コネクターインターフェース規格
  • 主な同軸コネクター嵌合部(インターフェース)はMIL-STD-348にて定められており
    下記改版表の最新のChange Noticeが現在有効なインターフェースです。
    改版表(Revision Table)でどのChange Noticeが最新かを確認頂けます。
    MIL-STD-348RevisionTable
    LinkIconMIL-STD-348 Rev A
    LinkIconMIL-STD-348 Change-Notice1 LinkIconMIL-STD-348 Change-Notice2 LinkIconMIL-STD-348 Change-Notice3
    LinkIconMIL-STD-348 Change-Notice4 LinkIconMIL-STD-348 Change-Notice5 LinkIconMIL-STD-348 Change-Notice6
