SMPコネクタ

SMPの同軸コネクタは、特にPCB相互接続、PCBの許容誤差 (ピッチ誤差)を
吸収する構造をもち、フローティング構造無しにアダプターにて偏差を吸収します。

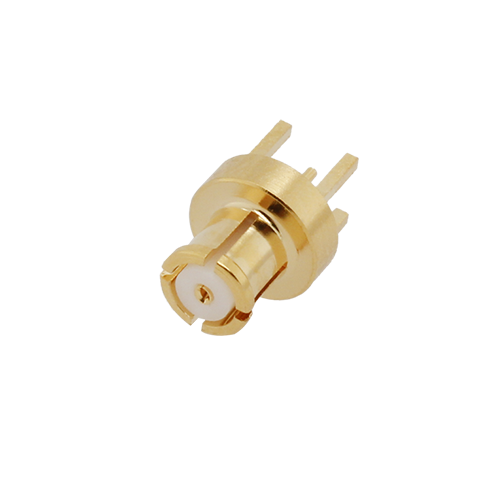

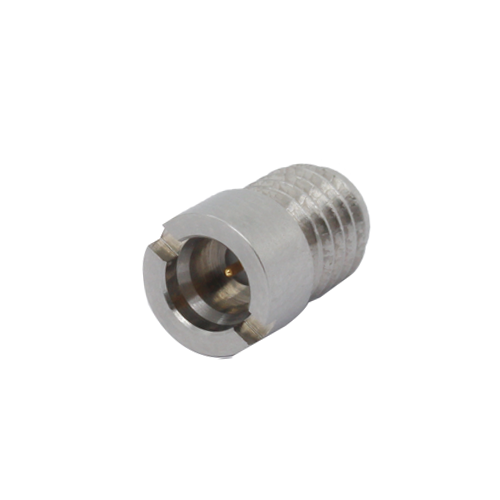

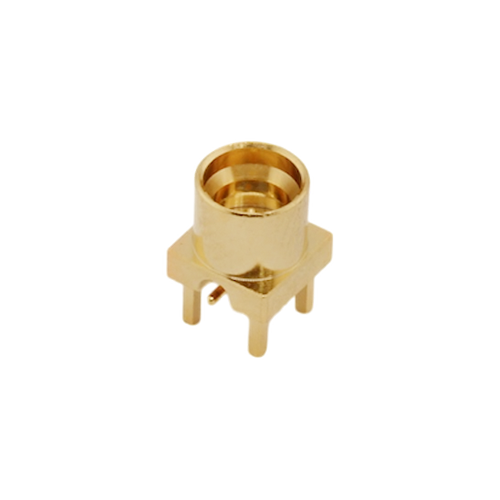

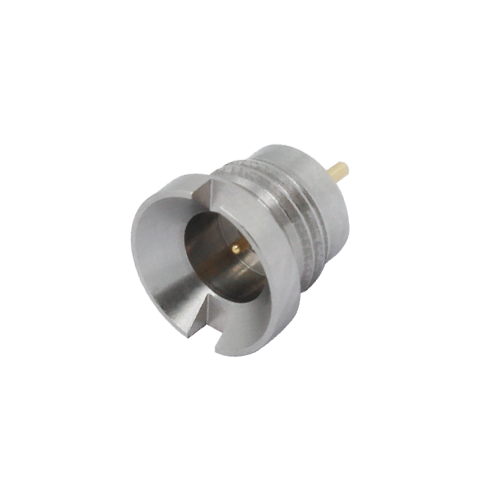

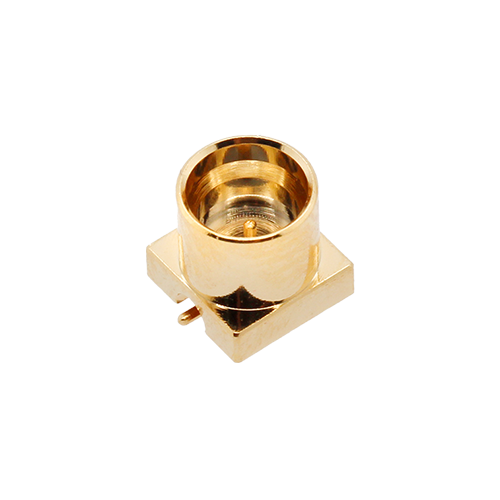

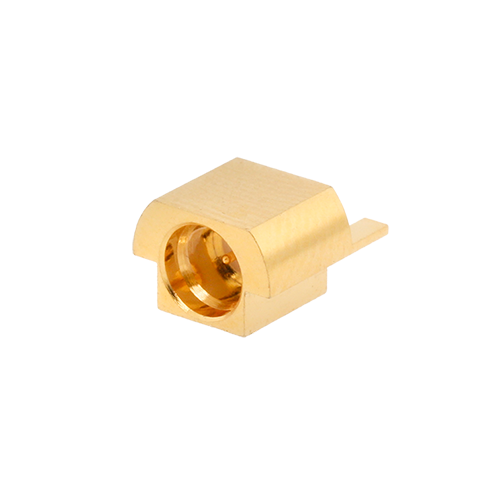

スムースオン(スムーズボア)と スナップオン(抜け止めロック)タイプがあります。 ケーブル用はセミフレキシブルケーブルに適しており、基板実装用のバラエティが 豊富です。

用途:衛星搭載、軍用機器、航空搭載機器

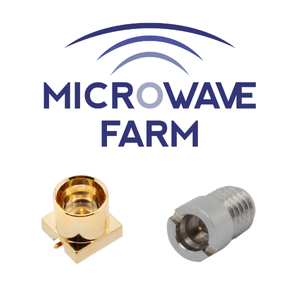

SMPケーブルアセンブリ

SMP ケーブルアセンブリ
使用ケーブル:
047フレキシブル、セミリジッド、 セミフレキ
コネクタ:
SMP(メスのみ)★SMPライトアングルタイプも可能です。
2.92mm(40GHz)、2.4mm(50GHz)、1.85mm(67GHz)
オス・メス取り揃えております。

データシートはこちら

SMPMコネクタの取り扱いもございます。
【その他のSMPコネクタラインナップ】
IMS Connector Systems

IMS社はドイツに本社をおく、同軸コネクタメーカーです。SMPカタログはこちら。
設計・開発はドイツで行い、生産は中国で行なっているため、ドイツ基準の性能・
品質を満たしながらも、比較的低価格な製品の提案を可能にしています。

SMPコネクター

IMS社では、ハイパワーのP-SMPコネクタも取り扱いをしています。
高電力を必要とする基板対基板アプリケーション用に最適です。

【P-SMPコネクタ / 特色】
・最大200W連続出力(2.2GHz)
・軸ずれ:最大±1mm
・半径方向のずれ:最大4°
・12.6mmの最小基板スペース
・高耐久性

【性能】
・50Ω、DC-10GHz
・リターンロス:≧ 32dB @ DC-3GHz、≧ 26dB @ 3-6GHz
・嵌合回数:≧500回
取り扱い製品一覧へ戻る

電気的性能、機械的性能、材質

電気的性能
インピーダンス 50Ω
周波数 DC - 40 GHz
定格電圧 335Vrms
絶縁抵抗 5000MΩ
VSWR ≦1.5 @ 40GHz

機械・耐環境性能
嵌合・離脱 FD 15lbs max/5lbs max
LD 10lbs max/2lbs max
SB 2lbs max/0.5lbs max
耐久性 FD 100回 MAX
LD 500回 MAX
SD 1000回 MAX
使用温度範囲 -65℃~+165℃
材質
ボディ ステンレス、ベリリウム銅
中心コンタクト リン、ベリリウム銅
絶縁体 テフロン
サブコンテンツ

製品情報、技術情報

カタログ、製品の規格、技術情報はこちらから


  • 同軸コネクタインターフェース規格
  • 主な同軸コネクタ嵌合部(インターフェース)はMIL-STD-348にて定められており
    下記改版表の最新のChange Noticeが現在有効なインターフェースです。
    改版表(Revision Table)でどのChange Noticeが最新かを確認頂けます。
    MIL-STD-348RevisionTable
    LinkIconMIL-STD-348 Rev A
    LinkIconMIL-STD-348 Change-Notice1 LinkIconMIL-STD-348 Change-Notice2 LinkIconMIL-STD-348 Change-Notice3
    LinkIconMIL-STD-348 Change-Notice4 LinkIconMIL-STD-348 Change-Notice5 LinkIconMIL-STD-348 Change-Notice6
